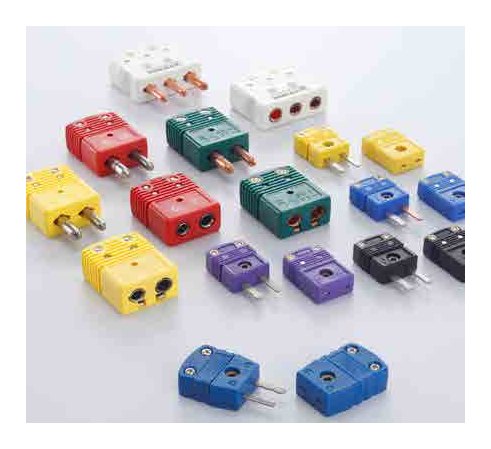

熱電偶快速接頭
迷你型（SD）、標準型（LD）與耐高溫型（HSD）快速接頭，依 ANSI 色碼對應熱電偶型式，確保訊號正確傳遞。
- K、E、J、T、N、R/S、B、C 型
- 公接頭與母接頭，另有護夾、固定架與固定座
- 系列
- 迷你型 SD、標準型 LD、耐高溫型 HSD
- 型式
- K, E, J, T, N, R/S, B, C
Connectors, Heads & Fittings
快速接頭、接線盒與配件
ANSI 色碼快速接頭、IP68 接線盒與端子板、JIS／ANSI 法蘭，以及可深孔加工至 1700 mm 的金屬保護套管。

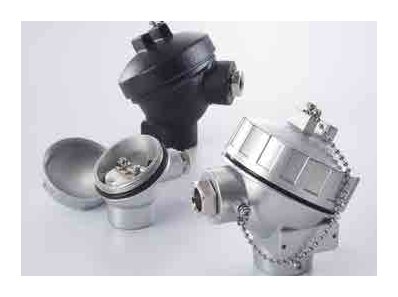

接線盒及端子板
鋁合金、電木、不鏽鋼與鑄鐵接線盒，具 IP68 防水等級，另有防爆型接線盒；搭配單組至三組的氧化鋁或電木端子板。
- KNC、KSC 系列與防爆型 EXP
- 多種出線口螺牙規格
- 防護等級
- IP68 / IP67, Ex (TS)

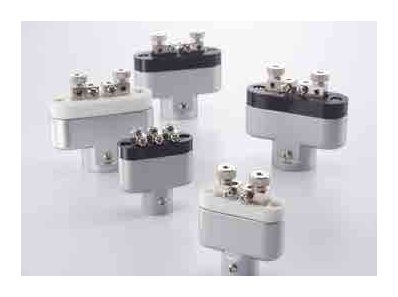

- 端子板
- KNC／KSC 單組、雙組、三組；Al₂O₃ 或電木
- 出線口
- PF 1/2", PF 3/4", NPT 1/2", NPT 3/4", BSP 1/2", BSP 3/4", M20 × 1.5, M16 × 1.5
法蘭
依 JIS 與 ANSI 規格提供熱電偶用法蘭，尺寸對照請參考型錄第 32 頁。
- JIS 法蘭
- JIS 5K / 10K / 20K, 10A ~ 50A
- ANSI 法蘭
- ANSI 150 / 300 / 600 / 900 / 1200 lb, 1/2" ~ 2", FF / RF / RTJ
CONNECTORS, HEADS & FITTINGS
型式一覽
快速接頭型式
| 型式 | ANSI 色碼 | 迷你型 | 標準型 | 耐高溫型 |
|---|---|---|---|---|
| K | 黃 | SD-K-JP | LD-K-JP | HSD-K-JP |
| E | 紫 | SD-E-JP | LD-E-JP | HSD-E-JP |
| J | 黑 | SD-J-JP | LD-J-JP | HSD-J-JP |
| T | 藍 | SD-T-JP | LD-T-JP | HSD-T-JP |
| N | 橘 | SD-N-JP | LD-N-JP | HSD-N-JP |
| R / S | 綠 | SD-R-JP | LD-R-JP | HSD-R-JP |
| B | 白 | SD-U-JP | LD-U-JP | HSD-U-JP |
| C | 紅 | SD-C-JP | LD-C-JP | HSD-C-JP |
型號中 J 為母接頭、P 為公接頭。另提供護夾、固定架與固定座等接頭配件。
熱電偶接線盒
| 型號 | 材質 | 防水／防爆 |
|---|---|---|
| KNC-A | 鋁合金 | IP68 |
| KNC-B | 電木 | IP68 |
| KNC-S | 316SS / 304SS | IP68 |
| KNC-I | 鑄鐵 | IP68 |
| KSC-A | 鋁合金 | IP68 |
| KSC-B | 電木 | IP68 |

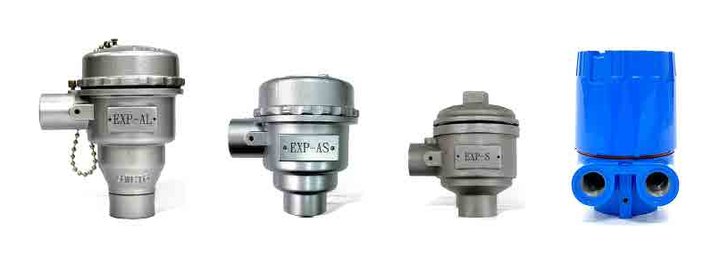

| EXP-A | 鋁合金 | IP68／防爆（TS） |
| EXP-S | 316SS | IP68／防爆（TS） |
| DS | 鋁合金 | IP67 |
| LT | 鋁合金 | — |
| ST | 鋁合金 | — |
金屬保護套管型式
| 型號 | 型式 |
|---|---|
| TML01 | 六角螺絲旋入斜度式 |
| TML02 | 六角螺絲旋入水平式 |
| TML03 | 螺絲旋入熔接式 |
| TML04 | 熔接式 |
| TML05 | 法蘭斜度式 |
| TML06 | 法蘭水平式 |
| TML07 | 熔接式 |
| TML08 | 凸緣熔接式 |
CONNECTORS, HEADS & FITTINGS
完整產品清單
共 39 項產品，依類別排列。規格以原廠資料為準，歡迎詢問客製規格。
快速接頭與轉接頭
Marlin 快速接頭
- 標準型熱電偶快速接頭（1065-、1015-）：ANSI 色碼；2 種入線口：六角入口適用六角金屬被覆轉接件，橢圓導線入口（1060/1010）；環境溫度連續 400°F（205°C）、間歇 500°F（260°C）；腐蝕性應用可選鍍金或鍍鎳插腳及插座
- 迷你型熱電偶快速接頭（1260-、1210-）：適用線徑 0.001″ 至 24 gauge；ANSI 色碼；連續 400°F（205°C）、間歇 500°F（260°C）；可選鍍金或鍍鎳
- 高溫快速接頭
- 所有 MARLIN 高溫快速接頭均為紅色色碼；耐連續 800°F（425°C）、間歇 1000°F（540°C）；提供標準型、迷你型快速接頭及 stripanel 產品
熱電偶快速接頭 SMPW-CC 系列
MIN. 熱電偶快速接頭
熱電偶快速接頭 CMLD- 系列
熱電偶快速接頭 CMSD- 系列
熱電偶快速接頭 OSTW- 系列
熱電偶快速接頭 HSPW- 系列
熱電偶快速接頭 OTP-/MTP- 系列
熱電偶快速接頭 NHX-/SHX- 系列
熱電偶快速接頭 DTC- 系列
Marlin 熱電偶快速接頭 高溫系列

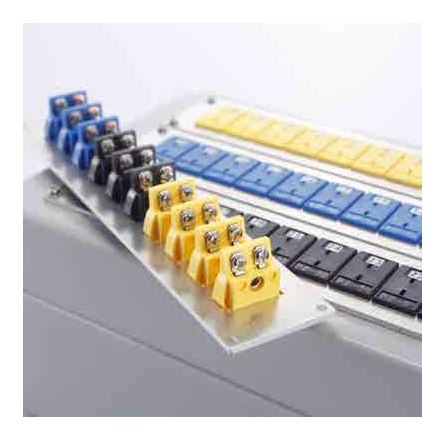

熱電偶面板插座
面板插座 RMJ-/MPJ- 系列
面板插座 SPJ-/TPJ- 系列
多針式熱電偶快速接頭（防氣密、防潮）
LEMO 金屬快速接頭
各式轉接頭
RotorFlow 維修套件
轉子流量感測器
環氧樹脂與硬化劑
各式黏著劑
