陶瓷與 SiC 保護管
C610、C799 陶瓷管氣密性佳、耐腐蝕；SiC 管耐急冷急熱、耐磨。另提供 2 孔、4 孔陶瓷礙子。
- 在 1300 °C 下高純度材料對白金熱電偶 EMF 影響最小
- 最大長度
- 陶瓷 3500 mm、SiC 2100 mm
- 陶瓷礙子
- 2 孔／4 孔陶瓷礙子，外徑 Ø1.1 ~ 18 mm
氮化矽保護管
氮化矽是高強度的結構陶瓷，具極佳的熱穩定性、抗氧化、耐酸鹼與耐有色金屬侵蝕，優於一般耐火材質與再結晶 SiC 管，常用於有色金屬工業。
- 高強度、超耐磨、耐熱衝擊
- 硬度 HRA 92～94
- 材質
- Si₃N₄ ≥ 99 %
- 抗彎強度
- 800 ~ 1000 MPa
- 熱導率
- 22 ~ 24 W/m·K
- 熱膨脹係數
- 1.0 × 10⁻⁶ /°C (RT ~ 1000 °C)
- 最高溫度
- 大氣中 1200 °C
- 硬度
- HRA 92 ~ 94
- 尺寸
- 16 × 8 ~ 60 × 40 mm, L 200 ~ 1500 mm
APMT 保護管
KANTHAL® APMT 以粉末冶金製造的鐵鉻鋁合金，具高導熱、高機械強度與優異的高溫抗腐蝕能力，可長時間承受 1250 °C。
- 優異抗氧化性，解決金屬保護管彎曲問題
- 氧化鋁保護層不剝落，無需維護、不污染爐內
- 超強抗硫化與滲碳能力，可製作薄壁管快速傳熱
- 材質
- Kanthal® APMT (FeCrAlMo)
- 最高溫度
- 1250 °C
藍寶石保護管
單晶結構的純氧化鋁，結構完全均勻且無氣孔，比傳統陶瓷管耐用數倍，使用溫度可達 2000 °C。
- 100 % 氣密、耐高壓
- 優異的耐化學性與生物相容性
- 高溫下外型不變形
- 材質
- 單晶氧化鋁
- 最高溫度
- 2000 °C
- 熔點
- 2053 °C
- 硬度
- Mohs 9
PROTECTION TUBES
型式一覽
金屬保護管適用溫度及環境
| 材質 | 常用溫度 | 熔點 | 適用環境 |
|---|---|---|---|
| 304SS | 900 °C | 1400 °C | O R N V |
| 310SS | 1150 °C | 1400 °C | O R N V |
| 316SS | 930 °C | 1370 °C | O R N V |
| 321SS | 870 °C | 1398 °C | O R N V |
| 347SS | 870 °C | 1426 °C | O R N V |
| 446SS | 1090 °C | 1482 °C | O R N V |
| 碳鋼 | 700 °C | 1370 °C | O N |
| Inconel | 1150 °C | 1398 °C | O N V |
| Inconel X | 1200 °C | 1438 °C | O N V |
| Incoloy | 870 °C | 1370 °C | O N |
| Hastelloy X | 1200 °C | 1288 °C | O |
| Hastelloy C | 980 °C | 1266 °C | O |
| Hastelloy B | 760 °C | 1300 °C | O R |
| Monel | 540 °C | 1349 °C | O R |
| 黃銅 | 340 °C | 1010 °C | O |
| 鋁 | 370 °C | 649 °C | O |
| 鎳 | 760 °C | 1452 °C | O |
| 鉭 | 2700 °C | 2996 °C | V |
| 鈦 | 1100 °C | 1668 °C | V N |
| Pt-10 % Rh | 1600 °C | 1850 °C | O |
N：中性氣體 V：真空 B：硫化腐蝕 O：氧化氣體 R：還原氣體
陶瓷及 SiC 保護管規格
| 材質 | 工作溫度 | 外徑 × 內徑 | 最大長度 |
|---|---|---|---|
| C610 (60 % Al₂O₃) | 1500 °C | Ø0.8 × 0.3 ~ Ø30 × 23 mm | 3500 mm |
| C799 (99.7 % Al₂O₃) | 1700 °C | Ø0.8 × 0.3 ~ Ø30 × 23 mm | 3500 mm |
| SiC (70) | 1400 °C | Ø17 × 12 ~ Ø50 × 25 mm | 2000 mm |
| 再結晶 SiC | 1600 °C | Ø18 × 10 ~ Ø50 × 38 mm | 2100 mm |
| 自行結合 SiC | 1350 °C | Ø18 × 13 ~ Ø45 × 35 mm | 2100 mm |
PROTECTION TUBES
完整產品清單
共 18 項產品，依類別排列。規格以原廠資料為準，歡迎詢問客製規格。
金屬保護管

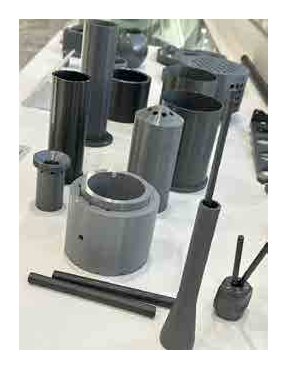

SiC 保護管
SiC 管
- 五種 SiC 管比較
- C610
- 內徑 0.8X0.3；外徑 30X23；最大長度 3500 mm；優點：氣密性佳；缺點：耐熱衝擊性低；最高使用溫度 1700℃
- C799
- 內徑 0.8X0.3；外徑 30X23；最大長度 3500 mm；優點：氣密性佳、耐磨耐蝕、耐熱；缺點：耐熱衝擊性中等；最高使用溫度 1900℃
- SIC(70)
- 內徑 17X12；外徑 50X25；最大長度 2000 mm；優點：耐熱衝擊性強、導熱性高；缺點：氣密性低；最高使用溫度 1650℃
更多規格
- 再結晶 SIC 管
- 內徑 18X10；外徑 50X38；最大長度 2100 mm；優點：耐熱衝擊性強、耐磨耐蝕；缺點：氣密性低；最高使用溫度 1650℃
- 自結合 SIC 管
- 內徑 18X13；外徑 45X35；最大長度 2100 mm；優點：耐熱衝擊性強、耐磨耐蝕；缺點：氣密性低；最高使用溫度 1500℃
鐵氟龍保護管
附法蘭 Teflon 管
耐磨耗與耐高溫保護管

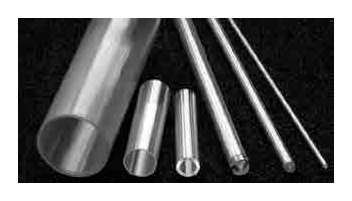

藍寶石保護管
- 人造藍寶石為純淨無缺陷的氧化鋁單晶。不同於燒結剛玉陶瓷，其不具會引發腐蝕的晶界，因此耐用度為傳統陶瓷熱電偶保護管的數倍，於部分用途中可媲美鍍鉑金屬被覆
- 結構均勻，可防止表面釋氣
氮化矽保護管
- 氮化矽（Si3N4）為矽與氮的化合物，於 1857 年首次合成，是兼具高硬度與高強度的結構陶瓷耐火材料；熱壓燒結氮化矽為世界上最堅硬的物質之一
- 具優異的熱穩定性、抗氧化性、耐酸鹼性及耐非鐵金屬侵蝕性；可能是優於一般耐火材料及再結晶 SiC 管的選擇
- 在寬廣溫度範圍內兼具導熱性與低熱膨脹係數，具優異的耐熱衝擊性，適用於高耐久性高溫環境
- 特點
- 高強度 × 超耐磨耗 × 耐熱衝擊
APMT 高溫保護管
- 以先進粉末冶金技術製造的肥粒鐵系鐵鉻鋁合金管（FeCrAlMo 合金），具高熱傳導率、高機械強度及優異的耐高溫腐蝕性；可長時間耐溫達 1250 °C（2280 °F）。APMT 讓設計工程師在過去被視為陶瓷材料專屬的應用中有更多選擇，並解決傳統鎳基合金的問題。
- 優異抗氧化性，解決下垂變形問題：與傳統形成氧化鉻的 NiCr 及 FeNiCr 合金相比，形成氧化鋁的合金具有更優異的抗氧化性
- 運轉潔淨、免維護
- 保護性氧化鋁膜在熱循環時不易剝落，不會污染爐內產品，也不會造成安裝於 APMT 管內之加熱元件電氣短路；運轉中免維護，減少停產次數
- 應用
- 主要用於熱處理、鋼鐵及鋁業；電熱或燃氣爐之輻射管（連續退火及鍍鋅爐、密封淬火爐、鋁、鋅、鉛產業之保溫爐及定量爐）、熱電偶保護管、燒結用爐膛馬弗
更多規格
- 熱電偶用保護管
- 長期成功安裝實績達 1250 °C，部分特殊設計案例達 1400 °C。優點：高度耐硫化物及滲碳；薄壁且使用壽命長，熱傳遞快速、靈敏度更高；氧化鋁層極不易剝落，避免污染；氧化鋁不導電，無短路風險
- 更多產品資訊歡迎與我們聯繫
253 高溫保護管
UMCO 耐磨保護管
INCO 高溫保護管
陶瓷礙子
陶瓷絕緣管
- 陶瓷絕緣管規格
- C610（2 孔）
- 最小外徑 1.2ψ，孔徑 0.2ψ；最大外徑 16ψ，孔徑 4.9ψ；最大長度 3500 mm
- C610（4 孔）
- 最小外徑 1.5ψ，孔徑 0.3ψ；最大外徑 16ψ，孔徑 4.6ψ；最大長度 3500 mm
- C799（2 孔）
- 最小外徑 1.1ψ，孔徑 0.3ψ；最大外徑 18ψ，孔徑 4.0ψ；最大長度 3500 mm
更多規格
- C799（4 孔）
- 最小外徑 1.5ψ，孔徑 0.3ψ；最大外徑 15ψ，孔徑 3.6ψ；最大長度 3500 mm
高溫特殊材質保護管
高溫特殊材質保護管
- 各材質最高使用溫度 — 金屬：APMT 1350℃；APM 1350℃；鉬 2300℃；鎢 2500℃；鉭 2200℃；Incoloy 800 1050℃；UMCO50 1150℃
- 非金屬
- 藍寶石 2000℃；氮化矽 1200℃；Sialon 1300℃
